ब्रांड नाम: | Wotech |
मॉडल संख्या: | WBC-60.0C-A-S |

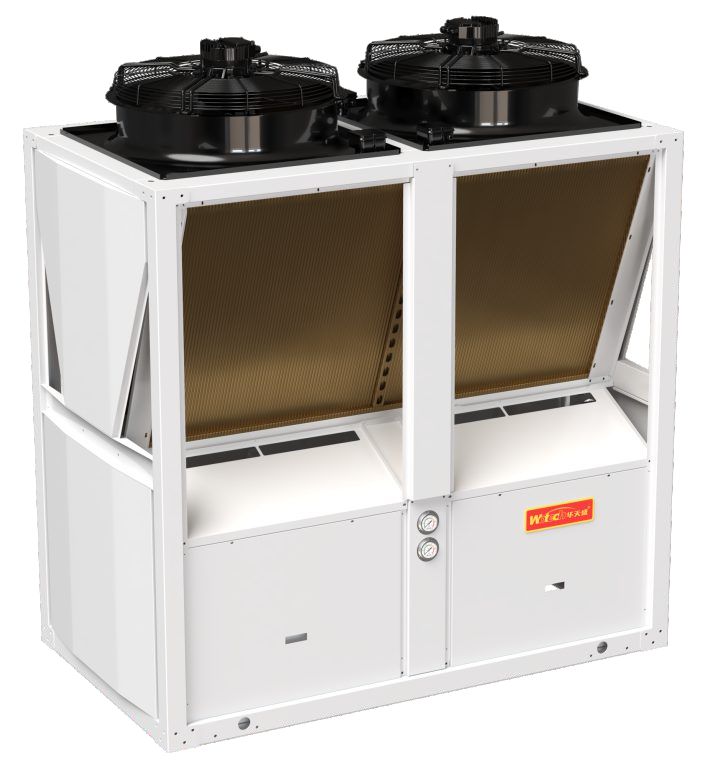

उच्च-अंत औद्योगिक एयर-कूल्ड चिलर – ऊर्जा कुशल और विश्वसनीय कूलिंग समाधान
कुशल-ऊर्जा-बचत-विश्वसनीय संचालन
उच्च दक्षता और ऊर्जा बचत
20 से अधिक वर्षों के विकास के साथ, वॉटच ने खुद को उच्च-अंत, कुशल और विश्वसनीय समाधानों के लिए एक प्रसिद्ध ब्रांड के रूप में स्थापित किया है, हमारे औद्योगिक चिलर यूनिट इस गौरवशाली परंपरा को जारी रखते हैं, राष्ट्रीय ऊर्जा-बचत प्रमाणन अर्जित करते हैं और उत्कृष्ट ऊर्जा दक्षता और बिजली बचत प्रदान करते हैं।
विश्वसनीयता औद्योगिक और कृषि उत्पादन के लिए एक आवश्यक गारंटी है।
औद्योगिक चिलर इकाइयों की विश्वसनीयता सीधे औद्योगिक और कृषि उपयोगकर्ताओं के स्थिर संचालन को प्रभावित करती है।
अस्थिर इकाइयाँ जिन्हें बंद करने और मरम्मत करने की आवश्यकता होती है, उत्पादन में महत्वपूर्ण आर्थिक नुकसान का कारण बन सकती हैं - इकाइयों के स्वयं के रखरखाव की लागत से कहीं अधिक। वॉटच औद्योगिक चिलर इकाइयों की उच्च विश्वसनीयता को उपयोगकर्ताओं द्वारा व्यापक रूप से मान्यता दी गई है।
कुल उपकरण निवेश = |निटियल उपकरण लागत + परिचालन लागत + रखरखाव लागत
वॉटच उत्पाद अत्यधिक कुशल, ऊर्जा-बचत वाले हैं, और स्थिर, विश्वसनीय संचालन प्रदान करते हैं - आपकी परिचालन और रखरखाव व्यय को बहुत कम करते हैं, और आपको स्थायी शांति प्रदान करते हैं।
अनुप्रयोग
1HP से 60HP तक की कूलिंग क्षमता रेंज के साथ, एयर-कूल्ड चिलर का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जैसे प्लास्टिक और रबर, इलेक्ट्रोप्लेटिंग, एनोडाइजिंग, एल्यूमीनियम प्रोफाइल, एक्वाकल्चर, कृषि और रासायनिक इंजीनियरिंग।
उच्च दक्षता कंप्रेसर
उच्च दक्षता स्क्रॉल कंप्रेसर स्क्रॉल कंप्रेसर एक उन्नत वॉल्यूमेट्रिक संपीड़न उपकरण है
संरचनात्मक विशेषताएं
कॉम्पैक्ट और सरल संरचना:मुख्य रूप से एक परिक्रमा करने वाले स्क्रॉल और एक निश्चित स्क्रॉल से मिलकर, डिज़ाइन में न्यूनतम संख्या में घटक हैं, जिसके परिणामस्वरूप एक कॉम्पैक्ट आकार और हल्का निर्माण होता है, जिससे इसे स्थापित करना और बनाए रखना आसान हो जाता है।
मल्टी-कम्प्रेशन चैंबर डिज़ाइन:परिक्रमा करने वाले और निश्चित स्क्रॉल का जाल कई अर्धचंद्राकार संलग्न संपीड़न कक्ष बनाता है, जो रेफ्रिजरेंट गैस के निरंतर सेवन, संपीड़न और निर्वहन को सक्षम करता है।
उच्च-दक्षता कंडेनसर
पिन-फिन संरचना डिज़ाइन:एक पिन-प्रकार की हीट एक्सचेंज संरचना की सुविधा है जो एक पतली तरल फिल्म और कम थर्मल प्रतिरोध बनाती है, जो गर्मी हस्तांतरण प्रदर्शन को महत्वपूर्ण रूप से बढ़ाती है।
रेफ्रिजरेंट इक्वलाइजेशन डिवाइस:नोड ज़ोन के बिना समान रेफ्रिजरेंट वितरण सुनिश्चित करता है, पूरे हीट एक्सचेंज सतह का अनुकूलन करता है। उन्नत ट्यूबव्यवस्था प्रौद्योगिकी:अत्याधुनिक टयूबिंग लेआउट को शामिल करता है, गर्मी हस्तांतरण दक्षता को अधिकतम करता है। मल्टी-स्टेज सबकूलिंग डिज़ाइन: एक मल्टी-लेवल सबकूलिंग सेक्शन से लैस। इकाई की समग्र ऊर्जा दक्षता और सिस्टम प्रदर्शन में बहुत सुधार।
उच्च-दक्षता बाष्पीकरणकर्ता
अनुकूलित रेफ्रिजरेंट वितरण:सुसंगत प्रदर्शन के लिए हीट एक्सचेंजर सतह पर समान रेफ्रिजरेंट वितरण सुनिश्चित करने के लिए डिज़ाइन किया गया है।
विशेषज्ञता प्राप्त फॉलिंग-फिल्म हीट एक्सचेंज ट्यूब:गर्मी हस्तांतरण गुणांक को बढ़ाने और रेफ्रिजरेंट चार्ज को कम करने के लिए समर्पित फॉलिंग-फिल्म ट्यूब का उपयोग करता है।
उन्नत सीएफडी सिमुलेशन:सबसे कुशल डिज़ाइन लेआउट की पहचान करने और इष्टतम हीट एक्सचेंज प्रदर्शन सुनिश्चित करने के लिए कम्प्यूटेशनल फ्लूइड डायनेमिक्स (सीएफडी) विश्लेषण का उपयोग करता है
टू-स्टेज लिक्विड डिस्ट्रीब्यूटर:समान तरल वितरण सुनिश्चित करता है, जबकि आउटलेट पर एक सक्शन बैफल कंप्रेसर में तरल कैरीओवर को प्रभावी ढंग से रोकता है।
गैर-समान ट्यूब बंडल ज़ोनिंग टेक्नोलॉजी:परिवर्तनीय परिस्थितियों में स्थिर और कुशल गर्मी हस्तांतरण बनाए रखने के लिए गैर-समान अनुभागीय ट्यूब व्यवस्था लागू करता है
स्वतंत्र तेल वापसी पोर्ट:सभी लोड स्थितियों के तहत विश्वसनीय तेल वापसी सुनिश्चित करने के लिए एक समर्पित तेल वापसी पथ शामिल है।
विशेष विवरण
मॉडल नंबर | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
विवरण | USRT | 20P | 30P | 60P | 120RT | 180RT | 240RT | |
शीतलन की स्थिति शीतलन जल तापमान: W30-35°C चिल्ड वाटर तापमान: W17~12°C |
शीतलन क्षमता(उपयोगकर्ता पक्ष) | KW | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
इनपुट पावर | KW | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
वर्तमान | A | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
ईईआर | W/W | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
अधिकतम इनपुट पावर | KW | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
अधिकतम इनपुट करंट | A | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
बिजली की आपूर्ति | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
कंप्रेसर | प्रकार | स्क्रॉल | स्क्रॉल | स्क्रॉल | स्क्रू | स्क्रू | स्क्रू | |
रेफ्रिजरेंट | R410A | R410A | R410A | R134a | R134a | R134a | ||
मात्रा | सेट | 1 | 1 | 2 | 1 | 1 | 1 | |
शुरू करने का तरीका | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | ||
ऊर्जा समायोजन रेंज | 100% | 100% | 100% | 100% | 100% | 100% | ||
बाष्पीकरणकर्ता | प्रकार | उच्च दक्षता ट्यूब-इन-शेल हीट एक्सचेंजर | ||||||
चिल्ड वाटर साइड पर पानी का प्रवाह | m³/h | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
चिल्ड वाटर साइड पर पानी का प्रतिरोध | Kpa | 30 | 30 | 50 | 60 | 60 | 60 | |
चिल्ड वाटर साइड इंटरफ़ेस | इंच | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
फ्रीजिंग सॉल्यूशन तापमान रेंज | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
कंडेनसर | प्रकार | उच्च दक्षता फिन हीट एक्सचेंजर | ||||||
चिल्ड वाटर साइड पर पानी का प्रवाह | m³/h | 1 | 1 | 2 | 4 | 6 | 8 | |
चिल्ड वाटर साइड पर पानी का प्रतिरोध | Kpa | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
चिल्ड वाटर साइड इंटरफ़ेस | इंच | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
फ्रीजिंग सॉल्यूशन तापमान रेंज | °C | 68 | 68 | 70 | 72 | 72 | 75 | |
पानी की टंकी की मात्रा | L | / | / | / | / | / | / | |
यूनिट आयाम | L / W / H | मिमी | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
यूनिट वजन | किलोग्राम | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
ऑपरेशन वजन | किलोग्राम | 782 | 903 | 1403 | 2818 | 4198 | 5589 |
