| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-180.0CAS |

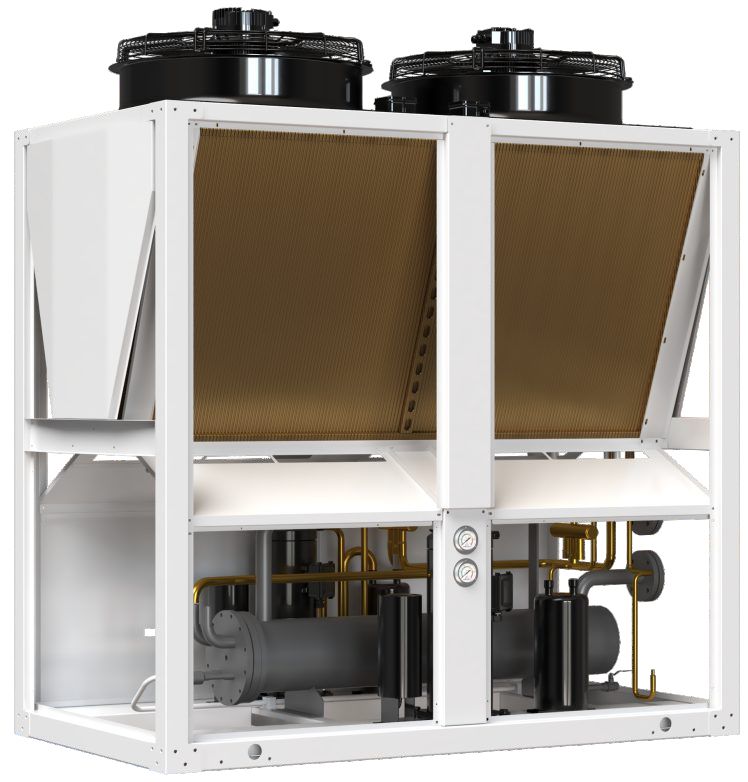

औद्योगिक अनुप्रयोगों के लिए प्रीमियम ऊर्जा-बचत वायु-कूल्ड चिलर
कुशल ऊर्जा-बचत विश्वसनीय संचालन
उच्च दक्षता और ऊर्जा की बचत
20 वर्षों के विकास के साथ, वौटेक ने खुद को एक ब्रांड के रूप में स्थापित किया है जो उच्च अंत, कुशल और विश्वसनीय समाधानों के लिए प्रसिद्ध है।राष्ट्रीय ऊर्जा-बचत प्रमाणन प्राप्त करना और उत्कृष्ट ऊर्जा दक्षता और बिजली की बचत प्रदान करना.
औद्योगिक और कृषि उत्पादन के लिए विश्वसनीयता एक आवश्यक गारंटी है।
औद्योगिक शीतलक इकाइयों की विश्वसनीयता सीधे औद्योगिक तथा कृषि उपयोगकर्ताओं के स्थिर संचालन को प्रभावित करती है।
अस्थिर इकाइयों को बंद करने और मरम्मत की आवश्यकता होती है जिससे उत्पादन में महत्वपूर्ण आर्थिक नुकसान हो सकते हैं-जो स्वयं इकाइयों के रखरखाव की लागत से बहुत अधिक है।वोटेक औद्योगिक शीतलक इकाइयों की उच्च विश्वसनीयता को उपयोगकर्ताओं द्वारा व्यापक रूप से मान्यता दी गई है.
कुल उपकरण निवेश = प्रारंभिक उपकरण लागत + परिचालन लागत + रखरखाव लागत
वोटेक के उत्पाद अत्यधिक कुशल, ऊर्जा-बचत और स्थिर, विश्वसनीय संचालन प्रदान करते हैं-आपके संचालन और रखरखाव खर्चों को बहुत कम करते हैं, और आपको दिमागी शांति देते हैं।
आवेदन
एक एचपी से 60 एचपी तक की शीतलन क्षमता के साथ, हवा से ठंडा चिलर व्यापक रूप से विभिन्न उद्योगों में लागू होता है जैसे प्लास्टिक और रबर, इलेक्ट्रोप्लेटिंग, एनोडाइजिंग, एल्यूमीनियम प्रोफाइल, मछली पालन, कृषि और रासायनिक इंजीनियरिंग।
उच्च दक्षता कंप्रेसर
उच्च दक्षता स्क्रॉल कंप्रेसरस्क्रॉल कंप्रेसर एक उन्नत आयतन संपीड़न उपकरण है
संरचनात्मक विशेषताएं
कॉम्पैक्ट और सरल संरचनाःमुख्य रूप से एक कक्षीय स्क्रॉल और एक स्थिर स्क्रॉल से मिलकर,डिजाइन में कम से कम घटकों की संख्या है, जिसके परिणामस्वरूप एक कॉम्पैक्ट आकार औरहल्के वजन का निर्माण होता है,इसे स्थापित करने और बनाए रखने में आसान बनाना.
बहु-संपीड़न कक्ष डिजाइनःकक्षीय और स्थिर स्क्रॉल के जाल से कई अर्धचंद्राकार बंद संपीड़न कक्ष बनते हैं, जो शीतलक गैस के निरंतर सेवन, संपीड़न और निर्वहन की अनुमति देते हैं।
उच्च दक्षता वाला कंडेनसर
पिन-फिन संरचना डेसियनःइसमें एक पिन प्रकार की हीट एक्सचेंज संरचना है जो एक पतली तरल फिल्म और कम थर्मल प्रतिरोध पैदा करती है, जिससे हीट ट्रांसफर प्रदर्शन में काफी सुधार होता है।
रेफ्रिजरेंट इक्वेलाइजेशन डिवाइस:नोडेड जोन के साथ समान शीतल पदार्थ वितरण सुनिश्चित करता है, पूरे गर्मी विनिमय सतह को अनुकूलित करता है।व्यवस्था प्रौद्योगिकीःइसमें अत्याधुनिक ट्यूबिंग लेआउट शामिल है, जो गर्मी हस्तांतरण दक्षता को अधिकतम करता है। बहु-चरण उप-कूलिंग डिजाइनःएक बहु-स्तरीय उप-कूलिंग अनुभाग से लैस है।इकाई की समग्र ऊर्जा दक्षता और प्रणाली प्रदर्शन में काफी सुधार.
उच्च दक्षता वाला वाष्पीकरण
अनुकूलित शीतलक वितरणःएक समान प्रदर्शन के लिए हीट एक्सचेंजर की सतह पर रेफ्रिजरेंट वितरण सुनिश्चित करने के लिए डिज़ाइन किया गया है।
विशेष गिरने वाली फिल्म हीट एक्सचेंज ट्यूब:गर्मी हस्तांतरण गुणांक को बढ़ाने और शीतल पदार्थ के भार को कम करने के लिए समर्पित गिरने वाली फिल्म ट्यूबों का उपयोग करता है।
उन्नत सीएफडी सिमुलेशनःसबसे कुशल डिजाइन लेआउट की पहचान करने और इष्टतम गर्मी विनिमय प्रदर्शन सुनिश्चित करने के लिए कम्प्यूटेशनल फ्लूइड डायनामिक्स (सीएफडी) विश्लेषण का उपयोग करता है
दो-चरण तरल वितरक:समान तरल वितरण सुनिश्चित करता है, जबकि एक सक्शन बैफलट आउटलेट प्रभावी रूप से कंप्रेसर में तरल परिवहन को रोकता है।
नॉन-यूनिफॉर्म ट्यूब बंडल जोनिंग टेक्नोलॉजीःविभिन्न परिस्थितियों में स्थिर और कुशल गर्मी हस्तांतरण बनाए रखने के लिए असमान अनुभागीय ट्यूब व्यवस्था लागू करता है
स्वतंत्र तेल वापसी बंदरगाहःइसमें सभी भार स्थितियों में विश्वसनीय तेल वापसी सुनिश्चित करने के लिए एक समर्पित तेल वापसी मार्ग शामिल है।
विनिर्देश
| मॉडल नं. | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
| विवरण | यूएसआरटी | 20P | 30P | 60P | 120RT | 180 आरटी | 240RT | |
| शीतलन की स्थिति शीतलन जल तापमानः W30-35°C ठंडा पानी का तापमानः W17~12°C |
शीतलन क्षमता(उपयोगकर्ता पक्ष) | केडब्ल्यू | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
| इनपुट पावर | केडब्ल्यू | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
| वर्तमान | ए | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
| ईईआर | W/W | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
| अधिकतम इनपुट शक्ति | केडब्ल्यू | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
| अधिकतम इनपुट करंट | ए | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
| विद्युत आपूर्ति | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| कंप्रेसर | प्रकार | स्क्रॉल करें | स्क्रॉल करें | स्क्रॉल करें | स्क्रू | स्क्रू | स्क्रू | |
| रेफ्रिजरेंट | R410A | R410A | R410A | R134a | R134a | R134a | ||
| मात्रा | सेट | 1 | 1 | 2 | 1 | 1 | 1 | |
| आरंभ करने का तरीका | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | चालू/बंद | ||
| ऊर्जा समायोजन रेंज | १००% | १००% | १००% | १००% | १००% | १००% | ||
| वाष्पीकरक | प्रकार | उच्च दक्षता ट्यूब-इन-शेल हीट एक्सचेंजर | ||||||
| ठंडे पानी की तरफ पानी का प्रवाह | m3/h | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
| ठंडे पानी की तरफ जल प्रतिरोध | केपीए | 30 | 30 | 50 | 60 | 60 | 60 | |
| शीतल जल पक्ष इंटरफेस | इंच | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| ठंडक समाधान तापमान सीमा | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| कंडेनसर | प्रकार | उच्च दक्षता वाले पंखों का हीट एक्सचेंजर | ||||||
| ठंडे पानी की तरफ पानी का प्रवाह | m3/h | 1 | 1 | 2 | 4 | 6 | 8 | |
| ठंडे पानी की तरफ जल प्रतिरोध | केपीए | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
| शीतल जल पक्ष इंटरफेस | इंच | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| ठंडक समाधान तापमान सीमा | °C | 68 | 68 | 70 | 72 | 72 | 75 | |
| पानी के टैंक की मात्रा | L | / | / | / | / | / | / | |
| इकाई आयाम | L / W / H | मिमी | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
| इकाई भार | किलो | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
| ऑपरेशन वजन | किलो | 782 | 903 | 1403 | 2818 | 4198 | 5589 | |
|
|
