ब्रांड नाम: | Wotech |
मॉडल संख्या: | WBC-65RTP-BS (KE-CXF) |

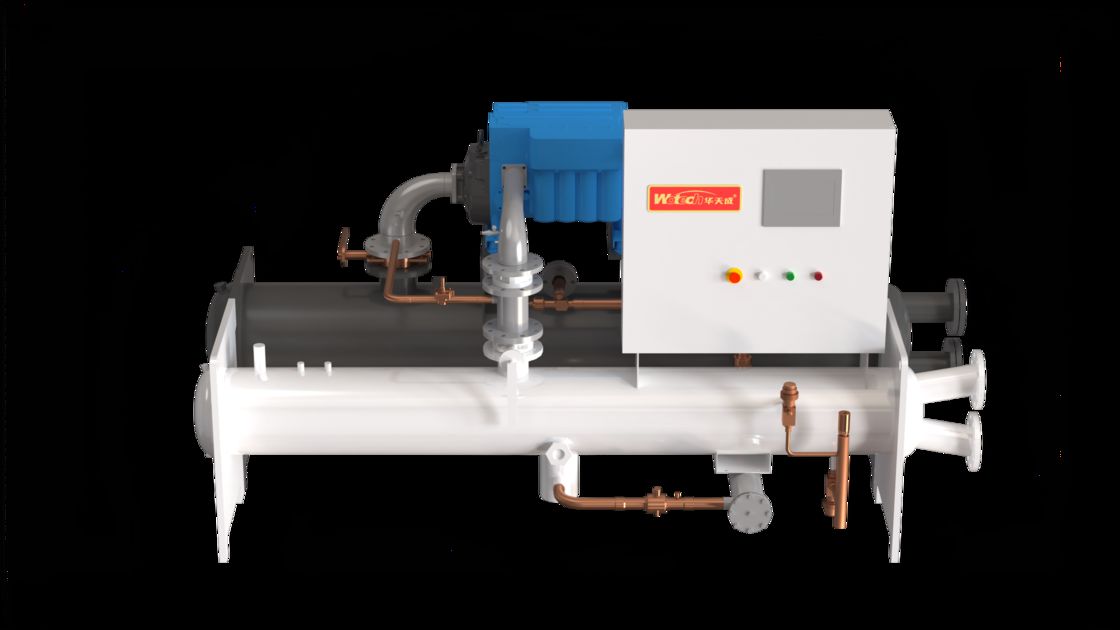

तेल-मुक्त चुंबकीय बेयरिंग इन्वर्टर चिलर | उच्च-दक्षता शीतलन समाधान
ऊर्जा बचत और तेल-मुक्त
वोटेक का अगली पीढ़ी का हाई-एंड मैग्नेटिक लेविटेशन चिलर चुंबकीय लेविटेशन तकनीक, एयरोस्पेस पावर तकनीक, स्थायी चुंबक सिंक्रोनस मोटर तकनीक, डीसी इन्वर्टर तकनीक और फॉलिंग-फिल्म बाष्पीकरण तकनीक को एकीकृत करता है ताकि बेहतर प्रदर्शन और ऊर्जा दक्षता प्रदान की जा सके।
चुंबकीय लेविटेशन तकनीक
मोटर शाफ्ट और इम्पेलर असेंबली को घूर्णन के दौरान डिजिटल रूप से नियंत्रित चुंबकीय बेयरिंग का उपयोग करके निलंबित कर दिया जाता है, जो धातु से धातु के संपर्क और यांत्रिक घिसाव को पूरी तरह से समाप्त करता है। पांच सेट स्थिति सेंसर वास्तविक समय में शाफ्ट विस्थापन का पता लगाते हैं। बेयरिंग मैग्नेटिक कंट्रोलर (बीएमसीसी) करंट को विनियमित करके चुंबकीय क्षेत्र की ताकत को समायोजित करता है, रोटर को सटीक रूप से केंद्रित रखता है ताकि सुरक्षित और स्थिर संचालन सुनिश्चित हो सके। अधिकतम शाफ्ट गति: 48,000 आरपीएम
स्थिति संकेत प्रतिक्रिया आवृत्ति: 50 kHz। वास्तविक समय सुधार दर: प्रति सेकंड 100,000 समायोजन तक।
मॉडल नंबर | डब्ल्यूबीसी-65आरटीपी-बी-एस(केई-सीएक्सएफ) | डब्ल्यूबीसी-80आरटीपी-बी-एस(केई-सीएक्सएफ) | डब्ल्यूबीसी-125आरटीपी-बी-एस(केई-सीएक्सएफ) | डब्ल्यूबीसी-150आरटीपी-बी-एस(केई-सीएक्सएफ) | डब्ल्यूबीसी-200आरटीपी-बी-एस(केई-सीएक्सएफ) | डब्ल्यूबीसी-250आरटीपी-बी-एस(केई-सीएक्सएफ) | ||
विवरण | यूएसआरटी | 65 | 80 | 125 | 150 | 200 | 250 | |
शीतलन स्थिति शीतलन जल तापमान: डब्ल्यू30-35 डिग्री सेल्सियस चिल्ड वाटर तापमान: डब्ल्यू17~12 डिग्री सेल्सियस |
शीतलन क्षमता(उपयोगकर्ता पक्ष) | किलोवाट | 228.8 | 281.6 | 440.0 | 528.0 | 704.0 | 880.0 |
इनपुट पावर | किलोवाट | 37.8 | 44.8 | 67.9 | 82.4 | 102.8 | 195.1 | |
वर्तमान | ए | 67.7 | 80.2 | 121.5 | 147.4 | 183.9 | 349.1 | |
ईईआर | डब्ल्यू/डब्ल्यू | 6.05 | 6.28 | 6.48 | 6.41 | 6.85 | 4.51 | |
आईपीएलवी | डब्ल्यू/डब्ल्यू | 7.92 | 8.93 | 9.71 | 10.53 | 10.70 | 9.51 | |
अधिकतम इनपुट पावर | किलोवाट | 45.4 | 53.8 | 81.5 | 98.8 | 123.3 | 234.1 | |
अधिकतम इनपुट करंट | ए | 81.2 | 96.3 | 145.8 | 176.8 | 220.6 | 418.9 | |
बिजली की आपूर्ति | वी/पीएच/एचजेड | 380वी 3एन~ 50एचजेड | ||||||
कंप्रेसर | प्रकार | चुंबकीय लेविटेशन तेल-मुक्त इन्वर्टर सेंट्रीफ्यूगल | ||||||
रेफ्रिजरेंट | आर134ए | आर134ए | आर134ए | आर134ए | आर134ए | आर134ए | ||
मात्रा | सेट | 1 | 1 | 1 | 1 | 1 | 2 | |
शुरू करने का तरीका | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | ||
ऊर्जा समायोजन रेंज | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
बाष्पीकरणकर्ता | प्रकार | पूर्ण फॉलिंग-फिल प्रकार | ||||||
चिल्ड वाटर साइड पर पानी का प्रवाह | एम³/एच | 39.4 | 48.4 | 75.7 | 90.8 | 121.1 | 151.4 | |
चिल्ड वाटर साइड पर पानी का प्रतिरोध | केपीए | 100 | 100 | 100 | 100 | 100 | 100 | |
चिल्ड वाटर साइड इंटरफ़ेस | इंच | डीएन100 | डीएन100 | डीएन150 | डीएन150 | डीएन150 | डीएन200 | |
फ्रीजिंग सॉल्यूशन तापमान रेंज | डिग्री सेल्सियस | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
कंडेनसर | प्रकार | ट्यूब-इन-शेल | ||||||
चिल्ड वाटर साइड पर पानी का प्रवाह | एम³/एच | 49.2 | 60.5 | 94.6 | 113.5 | 151.4 | 189.2 | |
चिल्ड वाटर साइड पर पानी का प्रतिरोध | केपीए | 80 | 80 | 80 | 80 | 80 | 80 | |
चिल्ड वाटर साइड इंटरफ़ेस | इंच | डीएन100 | डीएन100 | डीएन150 | डीएन150 | डीएन150 | डीएन200 | |
फ्रीजिंग सॉल्यूशन तापमान रेंज | डिग्री सेल्सियस | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
यूनिट आयाम | एल / डब्ल्यू / एच | मिमी | 2400/1400/2000 | 2400/1400/2000 | 2400/1500/2300 | 2400/1500/2300 | 2800/1600/2450 | 4300/1600/2600 |
यूनिट वजन | किलोग्राम | 1200 | 1800 | 2360 | 2460 | 2700 | 3700 | |
ऑपरेशन वजन | किलोग्राम | 1380 | 2070 | 2714 | 2829 | 3105 | 4255 |
