| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-80RTP-AS (ZFL-CXF) |

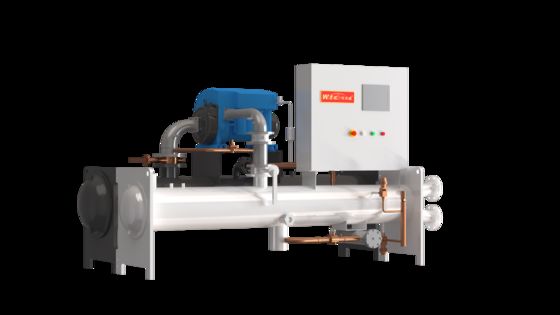

इन्वर्टर स्क्रू चिलर इकाइयों -- उच्च प्रदर्शन और ऊर्जा बचत उद्योग के लिए शीतलन
उच्च अंत उच्च दक्षता परिवर्तनीय आवृत्ति पेंच इकाई
वोटेक की उच्च प्रदर्शन वाली चर आवृत्ति वाली पेंच इकाई घर में विकसित मुख्य घटकों में से एक है।इसमें एक उच्च दक्षता वाला कंप्रेसर है जो उच्च परिशुद्धता वाले मशीनिंग और बेहतर सामग्री के साथ निर्मित है।यह इकाई उत्कृष्ट प्रशीतन प्रदर्शन, स्थिर संचालन, कम शोर और आसान रखरखाव प्रदान करती है।
यह प्रणाली एक व्यापक शीतलन क्षमता रेंज (450kW-2200kW) का समर्थन करती है, जिसमें शीतल पानी के आउटलेट का तापमान 0'C तक और शीतलन पानी के इनलेट का तापमान 20°C तक होता है।
बुद्धिमान नियंत्रण और कुशल ताप विनिमय प्रौद्योगिकी के लिए धन्यवाद, यह इकाई होटल, अस्पतालों, कार्यालय भवनों, कारखानों,और विभिन्न अन्य अनुप्रयोगों के लिए उच्च ऊर्जा दक्षता और स्थिर प्रदर्शन की आवश्यकता
इन्वर्टर नियंत्रण प्रौद्योगिकी
एयर कंडीशनिंग सिस्टम वास्तविक भार से मेल खाने के लिए कंप्रेसर गति को बुद्धिमान रूप से समायोजित कर सकता है, सिस्टम पार्ट-लोड दक्षता में सुधार करता है।आंशिक भार ऊर्जा दक्षता (आईपीएलवी) में 25% से अधिक की वृद्धि
उच्च दक्षता वाले इन्वर्टर ड्राइव मोटर की गति को समायोजित करते हैं ताकि ऊर्जा की बचत में सुधार हो सके और सामान्य आंशिक भार परिस्थितियों में 20% से अधिक की ऊर्जा की बचत के साथ स्थिर संचालन बनाए रखा जा सके।
उन्नत आवृत्ति रूपांतरण तेल आपूर्ति प्रौद्योगिकी विश्वसनीय स्वचालित तेल वापसी और वितरण सुनिश्चित करती है जो सिस्टम की स्थायित्व और विश्वसनीयता को बढ़ाती है
कंप्रेसर
यह इकाई एक उच्च दक्षता वाले अर्ध-हेर्मेटिक स्क्रू कंप्रेसर को अपनाती है, जिसमें उन्नत तीसरी पीढ़ी के रोटर प्रोफाइल और पेटेंट किए गए दांत डिजाइन हैं।पूर्ण भार और आंशिक भार पर प्रदर्शन में उल्लेखनीय सुधारपारंपरिक मॉडलों की तुलना में, ऊर्जा दक्षता में 20%-30% की वृद्धि हुई है और कंप्रेसर में कई सुरक्षा कार्य शामिल हैं।
विद्युत नियंत्रण प्रणाली
यह प्रणाली त्वरित प्रतिक्रिया, वास्तविक समय की निगरानी और दोष रिकॉर्डिंग के लिए माइक्रो कंप्यूटर नियंत्रण का उपयोग करती है।
यह समयबद्ध स्टार्ट/शटडाउन, रिमोट मॉनिटरिंग और केंद्रीकृत प्रबंधन का समर्थन करता है और परियोजना की आवश्यकताओं के आधार पर प्रसिद्ध पीएलसी नियंत्रकों से लैस किया जा सकता है।
सूखी फ़िल्टर
एक उच्च दक्षता वाले फिल्टर कोर को कॉम्पैक्ट डिजाइन के साथ जोड़ती है। विशेष फिल्टर माध्यम उत्कृष्ट निर्जलीकरण प्रदर्शन सुनिश्चित करता है। नमी और एसिड जंग को रोकता है,खराब जल गुणवत्ता वाले वातावरण में भी सिस्टम की विश्वसनीयता सुनिश्चित करते हुए.
इलेक्ट्रॉनिक विस्तार वाल्व (EEV)
यह वाल्व शीतलक प्रवाह को ठंडा करने के भार और तापमान के आधार पर सटीक रूप से समायोजित करता है, इष्टतम वाष्पीकरण स्थितियों को बनाए रखता है और हीटएक्सचेंज दक्षता में सुधार करता है।
यह सिस्टम के संचालन को स्थिर करने में मदद करता है और ऊर्जा दक्षता में वृद्धि करता है, सुपरहीट के त्वरित और सटीक नियंत्रण को प्राप्त करता है।
ट्यूब-इन-शेल इवेपरेटर और कंडेनसर
ये उच्च दक्षता वाले हीट एक्सचेंजर आंतरिक घुमावदार तांबे के ट्यूबों का उपयोग करते हैं और विश्वसनीय सील और प्रदर्शन सुनिश्चित करने के लिए सख्त परीक्षणों से गुजरते हैं। वे कॉम्पैक्ट, हल्के, कुशल हैं।और ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त
विनिर्देश
| मॉडल नं. | WBC-80RTP-A-S ((ZFL-CXF) | WBC-125RTP-A-S ((ZFL-CXF) | WBC-150RTP-A-S ((ZFL-CXF) | WBC-200RTP-A-S ((ZFL-CXF) | WBC-300RTP-A-S ((ZFL-CXF) | ||
| विवरण | यूएसआरटी | 80 | 125 | 150 | 200 | 300 | |
| शीतलन की स्थिति शीतलन जल तापमानःW30-35°C ठंडा पानी का तापमानःW17~12°C |
शीतलन क्षमता(उपयोगकर्ता पक्ष) | केडब्ल्यू | 281 | 440 | 528 | 703 | 1055 |
| इनपुट पावर | केडब्ल्यू | 43 | 68 | 83 | 103 | 166 | |
| वर्तमान | ए | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
| ईईआर | W/W | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
| आईपीएलवी | W/W | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
| अधिकतम इनपुट शक्ति | केडब्ल्यू | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
| अधिकतम इनपुट करंट | ए | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
| विद्युत आपूर्ति | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| कंप्रेसर | प्रकार | चुंबकीय लेविटेशन तेल मुक्त इन्वर्टर केन्द्रापसारक | |||||
| रेफ्रिजरेंट | R134a | R134a | R134a | R134a | R134a | ||
| मात्रा | सेट | 1 | 1 | 1 | 1 | 2 | |
| आरंभ करने का तरीका | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | ||
| ऊर्जा समायोजन रेंज | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
| वाष्पीकरक | प्रकार | उच्च दक्षता वाली गिरने वाली फिल्म प्रकार | उच्च दक्षता वाले बाढ़ वाले प्रकार | ||||
| ठंडे पानी की तरफ पानी का प्रवाह | m3/h | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
| ठंडे पानी की तरफ जल प्रतिरोध | केपीए | 100 | 100 | 100 | 100 | 100 | |
| शीतल जल पक्ष इंटरफेस | इंच | DN100 | DN100 | DN150 | DN150 | DN200 | |
| ठंडक समाधान तापमान सीमा | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| कंडेनसर | प्रकार | वाष्पीकरण शीतलन प्रकार | |||||
| ताप विसर्जन क्षमता | किलोवाट | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
| प्रशंसकों की संख्या | एसईटी | 2 | 3 | 4 | 6 | 8 | |
| प्रति प्रशंसक शक्ति | किलोवाट | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| शोर स्तर | db ((A) 10m | 70 | 73 | 75 | 77 | 79 | |
| जल पंपों की संख्या | एसईटी | 1 | 1 | 1 | 1 | 1 | |
| पानी पंप शक्ति | किलोवाट | 1.5 | 2.2 | 3 | 3 | 4 | |
| जल प्रवाह दर | m3/h | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
| वाष्पीकरण मेकअप पानी की मात्रा | m3/h | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
| परिवेश तापमान सीमा | °C | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| इकाई आयाम | L / W / H | मिमी | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
| इकाई भार | किलो | 2800 | 4060 | 5320 | 6720 | 10080 | |
| ऑपरेशन वजन | किलो | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 | |
|
|
