| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-100RTP-BS (KE-L) |

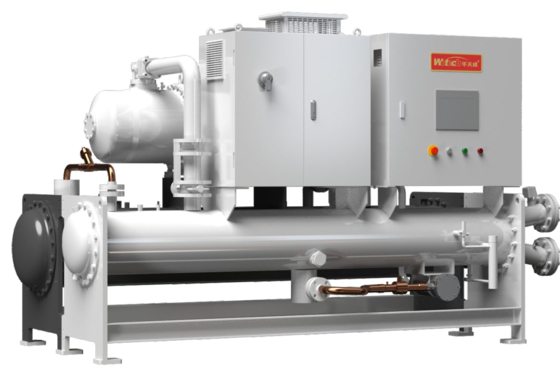

इन्वर्टर स्क्रू चिलर इकाइयां उद्योग के लिए उच्च प्रदर्शन और ऊर्जा बचत शीतलन
निम्न तापमान इन्वर्टर स्क्रू चिलर इकाई
उच्च दक्षता वाली चर गति वाली पेंच कम तापमान वाली इकाई वोटेक के मुख्य उत्पादों में से एक है। इसमें ब्रांड-नाम चर गति वाले पेंच कंप्रेसर और सटीक मशीनीकृत नियंत्रण घटक हैं,उच्च गुणवत्ता वाले शीतलक और तेल पृथक्करण प्रणालियों के साथ जोड़ा. यह एक कॉम्पैक्ट संरचना, कम शोर, स्थिर प्रदर्शन, और साफ करने और बनाए रखने के लिए आसान है।,-25'C से 20°C तक के तापमान के साथ ठंडा पानी आउटलेट। इकाई में सुरक्षा तंत्र शामिल हैं जैसे कि एस्फेज-हानि, ओवरकंट्रेंट और कम तेल प्रवाह दर, उच्च विश्वसनीयता, दक्षता सुनिश्चित करना,और सुरक्षाअपने उत्कृष्ट आंशिक भार प्रदर्शन, कम शोर और उच्च ऊर्जा दक्षता के लिए धन्यवाद, यह होटल, अस्पताल, कार्यालय भवन, कारखानों,और विभिन्न अन्य औद्योगिक या वाणिज्यिक अनुप्रयोगों.
बहुस्तरीय नियंत्रण उपाय
कंप्रेसर के अंदर, एक कुशल पृथक्करण डिजाइन यह सुनिश्चित करता है कि सेंट्रीफ्यूगल और गुरुत्वाकर्षण आधारित प्रणालियों का उपयोग करके ऑपरेशन के दौरान तेल को कंप्रेसर में वापस किया जाए।स्वतंत्र तेल पृथक्करण कक्ष डिजाइन गर्मी विनिमय दक्षता बढ़ाने में मदद करता है और तेल ले जाने को कम करता है.कंप्रेसर और इसके सामान एक द्वितीयक तेल पृथक्करण फिल्टर से लैस हैं ताकि स्वच्छ तेल परिसंचरण और दीर्घकालिक प्रणाली विश्वसनीयता सुनिश्चित हो सके
निम्न तापमान शीतलन नियंत्रण प्रौद्योगिकी
अति निम्न तापमान सर्दियों के संचालन के दौरान,यह प्रणाली स्वचालित रूप से प्रशीतन के वापसी दबाव को समायोजित करती है और बाहरी हीटर या मैनुअल समायोजन की आवश्यकता के बिना इकाई के सुचारू संचालन को सुनिश्चित करती है।यह अत्यधिक ठंड की परिस्थितियों में स्टार्टअप विश्वसनीयता में सुधार करता है और प्रभावी रूप से सर्दियों के स्टार्टअप कठिनाइयों को हल करता है।
वाष्पीकरण सामग्री
वाष्पीकरक उच्च स्वच्छता और संक्षारण प्रतिरोध सुनिश्चित करने के लिए ए-ग्रेड सतह उपचार तकनीक का उपयोग करता है।
यह आर22, आर134ए, आर507ए, अमोनिया और अन्य फ्लोरीन आधारित और हाइड्रोकार्बन शीतल पदार्थों सहित शीतल पदार्थों की एक विस्तृत श्रृंखला का समर्थन करता है। वैकल्पिक हीट एक्सचेंजर ट्यूबों में तांबा शामिल है।
तांबा-निकल मिश्र धातु,टाइटनियम मिश्र धातु, और स्टेनलेस स्टील 304316विभिन्न औद्योगिक जरूरतों को पूरा करने के लिए।
विद्युत नियंत्रण प्रणाली
यह प्रणाली त्वरित प्रतिक्रिया, वास्तविक समय की निगरानी और दोष रिकॉर्डिंग के लिए माइक्रो कंप्यूटर नियंत्रण का उपयोग करती है।
यह समयबद्ध स्टार्ट/शटडाउन, रिमोट मॉनिटरिंग और केंद्रीकृत प्रबंधन का समर्थन करता है और परियोजना की जरूरतों के आधार पर प्रसिद्ध पीएलसी नियंत्रकों से लैस किया जा सकता है।
सूखी फ़िल्टर
एक उच्च दक्षता वाले फिल्टर कोर को कॉम्पैक्ट डिजाइन के साथ जोड़ती है। विशेष फिल्टर माध्यम उत्कृष्ट निर्जलीकरण प्रदर्शन सुनिश्चित करता है। नमी और एसिड जंग को रोकता है,खराब जल गुणवत्ता वाले वातावरण में भी सिस्टम की विश्वसनीयता सुनिश्चित करते हुए.
इलेक्ट्रॉनिक विस्तार वाल्व (EEV)
यह वाल्व शीतलक प्रवाह को ठंडा करने के भार और तापमान के आधार पर सटीक रूप से समायोजित करता है, इष्टतम वाष्पीकरण स्थितियों को बनाए रखता है और हीटएक्सचेंज दक्षता में सुधार करता है।
यह सिस्टम के संचालन को स्थिर करने में मदद करता है और ऊर्जा दक्षता में वृद्धि करता है, सुपरहीट के त्वरित और सटीक नियंत्रण को प्राप्त करता है।
ट्यूब-इन-शेल इवेपरेटर और कंडेनसर
ये उच्च दक्षता वाले हीट एक्सचेंजर आंतरिक घुमावदार तांबे के ट्यूबों का उपयोग करते हैं और विश्वसनीय सील और प्रदर्शन सुनिश्चित करने के लिए सख्त परीक्षण से गुजरते हैं। वे कॉम्पैक्ट, हल्के, कुशल हैं,और ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त
विनिर्देश
| मॉडल नं. | WBC-100RTP-B-S(KE-L) | WBC-125RTP-B-S(KE-L) | WBC-150RTP-B-S(KE-L) | WBC-200RTP-B-S(KE-L) | WBC-250RTP-B-S(KE-L) | ||
| विवरण | यूएसआरटी | 100 | 125 | 150 | 200 | 250 | |
| शीतलन की स्थिति शीतलन जल तापमानः W30-35°C ठंडा पानी का तापमानः W-25~-5°C |
शीतलन क्षमता(उपयोगकर्ता पक्ष) | केडब्ल्यू | 178.3 | 222.8 | 267.4 | 356.5 | 445.6 |
| इनपुट पावर | केडब्ल्यू | 64.8 | 79.3 | 92.8 | 122.1 | 151.1 | |
| वर्तमान | ए | 116.0 | 141.8 | 166.1 | 218.4 | 270.2 | |
| ईईआर | W/W | 2.75 | 2.81 | 2.88 | 2.92 | 2.95 | |
| अधिकतम इनपुट शक्ति | केडब्ल्यू | 77.8 | 95.2 | 111.4 | 146.5 | 181.3 | |
| अधिकतम इनपुट करंट | ए | 139.1 | 170.2 | 199.3 | 262.1 | 324.3 | |
| विद्युत आपूर्ति | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| कंप्रेसर | प्रकार | स्क्रू | स्क्रू | स्क्रू | स्क्रू | स्क्रू | |
| रेफ्रिजरेंट | R134a | R134a | R134a | R134a | R134a | ||
| मात्रा | सेट | 1 | 1 | 1 | 1 | 1 | |
| आरंभ करने का तरीका | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | इन्वर्टर | ||
| ऊर्जा समायोजन रेंज | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
| वाष्पीकरक | प्रकार | बाढ़ का प्रकार | बाढ़ का प्रकार | बाढ़ का प्रकार | बाढ़ का प्रकार | बाढ़ का प्रकार | |
| ठंडे पानी की तरफ पानी का प्रवाह | m3/h | 30.7 | 38.3 | 46.0 | 61.3 | 76.6 | |
| ठंडे पानी की तरफ जल प्रतिरोध | केपीए | 40 | 40 | 50 | 50 | 60 | |
| शीतल जल पक्ष इंटरफेस | इंच | DN100 | DN125 | DN150 | DN150 | DN200 | |
| ठंडक समाधान तापमान सीमा | °C | -15~5 | -15~5 | -15~5 | -15~5 | -15~5 | |
| कंडेनसर | प्रकार | ट्यूब-इन-शेल | ट्यूब-इन-शेल | ट्यूब-इन-शेल | ट्यूब-इन-शेल | ट्यूब-इन-शेल | |
| ठंडे पानी की तरफ पानी का प्रवाह | m3/h | 38.3 | 47.9 | 57.5 | 76.6 | 95.8 | |
| ठंडे पानी की तरफ जल प्रतिरोध | केपीए | 50 | 50 | 60 | 60 | 70 | |
| शीतल जल पक्ष इंटरफेस | इंच | DN100 | DN125 | DN150 | DN150 | DN200 | |
| ठंडक समाधान तापमान सीमा | °C | 15 से 40 | 15 से 40 | 15 से 40 | 15 से 40 | 15 से 40 | |
| इकाई आयाम | L / W / H | मिमी | 3500/1700/1950 | 3550/1750/2050 | 3600/1800/2100 | 3800/1850/2350 | 4000/1900/2350 |
| इकाई भार | किलो | 1858 | 2100 | 2520 | 3130 | 3500 | |
| ऑपरेशन वजन | किलो | 2137 | 2415 | 2898 | 3600 | 4025 | |
|
|
