| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |

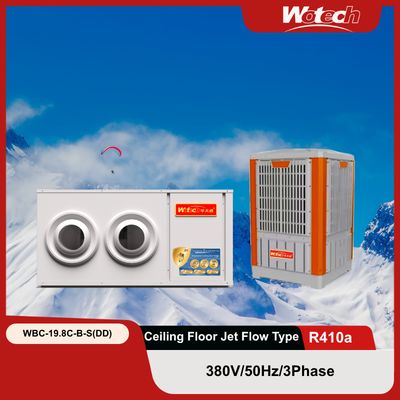

वाष्पीकरणीय जल शीतलन एसी सेटों के लिए विशेष प्रस्ताव, फ्लोर सीलिंग जेट फ्लो इनडोर प्लास्टिक आउटडोर के साथ
व्यापक उत्पाद श्रृंखला
विकल्पों की एक विस्तृत विविधता के साथ विविध ग्राहक आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
मुख्य घटक - कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर्स, मोटर, पंखे, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री और वाल्व सहित - अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से सावधानीपूर्वक चुने जाते हैं जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं।
यह शिल्प कौशल-स्तरीय सोर्सिंग सुनिश्चित करती है कि Wotech के एयर-टू-वाटर कूलिंग सिस्टम का हर हिस्सा चरम प्रदर्शन पर काम करे, जिससे यूनिट की उच्च-दक्षता क्षमता पूरी तरह से सामने आए।
सिस्टम संचालन सिद्धांत
यह प्रणाली इष्टतम तापीय दक्षता प्राप्त करने के लिए जल शीतलन, वायु शीतलन, वाष्पीकरणीय शीतलन और कंप्रेसर तकनीक को जोड़ती है।
आउटडोर यूनिट पहले एक गीली पर्दे (गीली पैड) के माध्यम से वाष्पीकरणीय शीतलन का उपयोग करके परिसंचारी पानी के तापमान को कम करती है। उच्च तापमान वाला पानी, जिसने गर्मी को अवशोषित किया है, इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है।
ठंडा पानी फिर इनडोर यूनिट के अंदर हीट एक्सचेंजर से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही चालू है, रेफ्रिजरेंट को उच्च तापमान, उच्च दबाव वाली गैस में संपीड़ित कर रहा है। जैसे ही यह गैस इनडोर हीट एक्सचेंजर से गुजरती है, यह पानी में गर्मी छोड़ती है, जो मध्यम तापमान वाले तरल रेफ्रिजरेंट में बदल जाती है।
यह तरल रेफ्रिजरेंट फिर एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर इवेपोरेटर में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है। यहां, यह गर्म इनडोर हवा के साथ पूरी तरह से गर्मी का आदान-प्रदान करता है, जिससे स्थान में ठंडी हवा पहुंचती है।
साथ ही, हीट एक्सचेंजर गर्म पानी का उत्पादन करता है, जिसे फिर आउटडोर यूनिट के वाटर डिस्ट्रीब्यूटर में पंप किया जाता है और गीली पर्दे की ओर निर्देशित किया जाता है। वायु शीतलन और वाष्पीकरणीय शीतलन के संयोजन के माध्यम से, गर्मी को प्रभावी ढंग से हटा दिया जाता है - उच्च तापमान वाले पानी को परिवेश के तापमान में वापस बदल दिया जाता है।
यह चक्र लगातार दोहराता है, ऊर्जा दक्षता को अधिकतम करता है और ऊर्जा की खपत को काफी कम करता है। इसका परिणाम एक अत्यधिक कुशल, कम-कार्बन और ऊर्जा-बचत शीतलन समाधान है।
सिस्टम आरेख
वाष्पीकरणीय जल शीतलन एसी एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, इवेपोरेटर और गीली पर्दे से बना है।
| मॉडल | WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट (कूलिंग टॉवर) | |
| कूलिंग प्रदर्शन की स्थिति: वायु 24/17°C, जल 30/35°C | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग वायु तापमान °C | 10~45 | |||||
| बिजली आपूर्ति (V/Hz) | 380V 3N~ 50Hz | |||||
| रेटेड इनपुट पावर (KW) | 5.50 | 5.5 | 0.8 | |||
| रेटेड इनपुट करंट (A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| पंखा की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर प्रकार | स्क्रॉल | स्क्रॉल | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर ब्रांड | इन्वोटेक | इन्वोटेक | - | |||
| रेफ्रिजरेंट चार्ज्ड | R410A | R410A | - | |||
| जल कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| 1 मीटर पर ध्वनि स्तर (dB(A)) | ≤63 | ≤63 | - | |||
| नेट वजन / सकल वजन (KG) | 245/260 | 175/190 | 118/128 | |||
| नेट आयाम L*W*H (मिमी) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकिंग आयाम L*W*H (मिमी) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
|
| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |

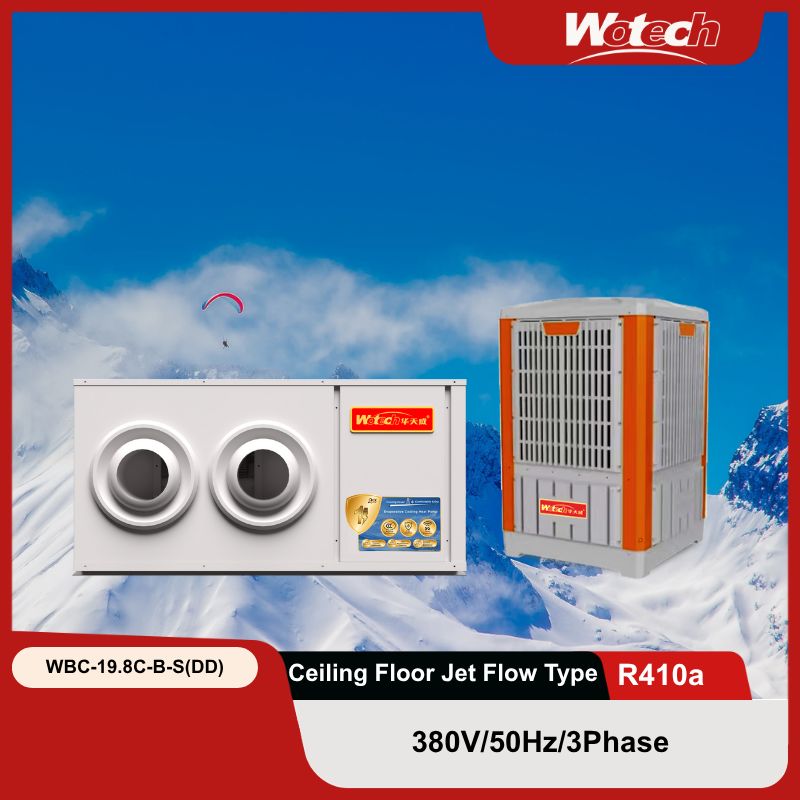

वाष्पीकरणीय जल शीतलन एसी सेटों के लिए विशेष प्रस्ताव, फ्लोर सीलिंग जेट फ्लो इनडोर प्लास्टिक आउटडोर के साथ
व्यापक उत्पाद श्रृंखला
विकल्पों की एक विस्तृत विविधता के साथ विविध ग्राहक आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
मुख्य घटक - कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर्स, मोटर, पंखे, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री और वाल्व सहित - अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से सावधानीपूर्वक चुने जाते हैं जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं।
यह शिल्प कौशल-स्तरीय सोर्सिंग सुनिश्चित करती है कि Wotech के एयर-टू-वाटर कूलिंग सिस्टम का हर हिस्सा चरम प्रदर्शन पर काम करे, जिससे यूनिट की उच्च-दक्षता क्षमता पूरी तरह से सामने आए।
सिस्टम संचालन सिद्धांत
यह प्रणाली इष्टतम तापीय दक्षता प्राप्त करने के लिए जल शीतलन, वायु शीतलन, वाष्पीकरणीय शीतलन और कंप्रेसर तकनीक को जोड़ती है।
आउटडोर यूनिट पहले एक गीली पर्दे (गीली पैड) के माध्यम से वाष्पीकरणीय शीतलन का उपयोग करके परिसंचारी पानी के तापमान को कम करती है। उच्च तापमान वाला पानी, जिसने गर्मी को अवशोषित किया है, इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है।
ठंडा पानी फिर इनडोर यूनिट के अंदर हीट एक्सचेंजर से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही चालू है, रेफ्रिजरेंट को उच्च तापमान, उच्च दबाव वाली गैस में संपीड़ित कर रहा है। जैसे ही यह गैस इनडोर हीट एक्सचेंजर से गुजरती है, यह पानी में गर्मी छोड़ती है, जो मध्यम तापमान वाले तरल रेफ्रिजरेंट में बदल जाती है।
यह तरल रेफ्रिजरेंट फिर एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर इवेपोरेटर में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है। यहां, यह गर्म इनडोर हवा के साथ पूरी तरह से गर्मी का आदान-प्रदान करता है, जिससे स्थान में ठंडी हवा पहुंचती है।
साथ ही, हीट एक्सचेंजर गर्म पानी का उत्पादन करता है, जिसे फिर आउटडोर यूनिट के वाटर डिस्ट्रीब्यूटर में पंप किया जाता है और गीली पर्दे की ओर निर्देशित किया जाता है। वायु शीतलन और वाष्पीकरणीय शीतलन के संयोजन के माध्यम से, गर्मी को प्रभावी ढंग से हटा दिया जाता है - उच्च तापमान वाले पानी को परिवेश के तापमान में वापस बदल दिया जाता है।
यह चक्र लगातार दोहराता है, ऊर्जा दक्षता को अधिकतम करता है और ऊर्जा की खपत को काफी कम करता है। इसका परिणाम एक अत्यधिक कुशल, कम-कार्बन और ऊर्जा-बचत शीतलन समाधान है।
सिस्टम आरेख
वाष्पीकरणीय जल शीतलन एसी एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, इवेपोरेटर और गीली पर्दे से बना है।
| मॉडल | WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट (कूलिंग टॉवर) | |
| कूलिंग प्रदर्शन की स्थिति: वायु 24/17°C, जल 30/35°C | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग वायु तापमान °C | 10~45 | |||||
| बिजली आपूर्ति (V/Hz) | 380V 3N~ 50Hz | |||||
| रेटेड इनपुट पावर (KW) | 5.50 | 5.5 | 0.8 | |||
| रेटेड इनपुट करंट (A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| पंखा की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर प्रकार | स्क्रॉल | स्क्रॉल | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर ब्रांड | इन्वोटेक | इन्वोटेक | - | |||
| रेफ्रिजरेंट चार्ज्ड | R410A | R410A | - | |||
| जल कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| 1 मीटर पर ध्वनि स्तर (dB(A)) | ≤63 | ≤63 | - | |||
| नेट वजन / सकल वजन (KG) | 245/260 | 175/190 | 118/128 | |||
| नेट आयाम L*W*H (मिमी) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकिंग आयाम L*W*H (मिमी) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
