| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |

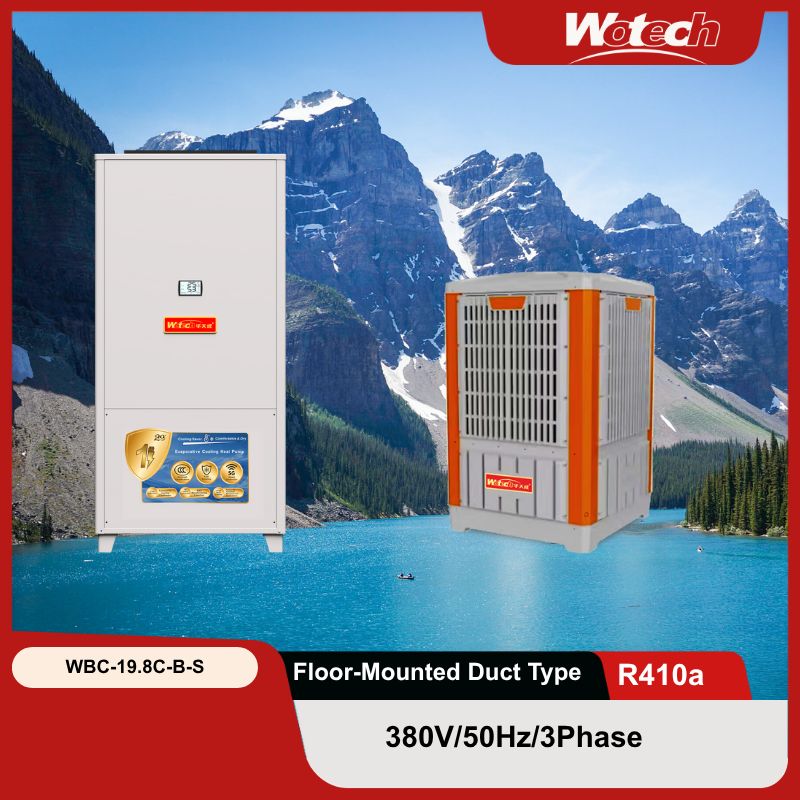

इवेपोरेटिव वाटर कूलिंग एसी सेट टॉप डिस्चार्ज डक्टेड इंडोर प्लास्टिक आउटडोर के साथ विशेष प्रस्ताव
व्यापक उत्पाद रेंज
विभिन्न विकल्पों के साथ विविध ग्राहक आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
मुख्य घटक—जिसमें कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर्स, मोटर, पंखे, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री और वाल्व शामिल हैं—को अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से सावधानीपूर्वक चुना जाता है जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं।
यह शिल्प कौशल-स्तर की सोर्सिंग सुनिश्चित करती है कि वॉटटेक की एयर-टू-वाटर कूलिंग सिस्टम का हर हिस्सा चरम प्रदर्शन पर काम करता है, जो यूनिट की उच्च-दक्षता क्षमता को पूरी तरह से उजागर करता है।
सिस्टम ऑपरेटिंग सिद्धांत
यह सिस्टम इष्टतम थर्मल दक्षता प्राप्त करने के लिए पानी ठंडा करने, हवा ठंडा करने, वाष्पीकरणीय ठंडा करने और कंप्रेसर तकनीक को जोड़ता है।
आउटडोर यूनिट पहले परिसंचारी पानी के तापमान को कम करने के लिए गीले पर्दे (गीले पैड) के माध्यम से वाष्पीकरणीय ठंडा करने का उपयोग करता है। उच्च तापमान वाला पानी, जिसने गर्मी को अवशोषित कर लिया है, इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है।
फिर ठंडा पानी इनडोर यूनिट के अंदर हीट एक्सचेंजर से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही चालू है, रेफ्रिजरेंट को उच्च तापमान, उच्च दबाव वाली गैस में संपीड़ित कर रहा है। जैसे ही यह गैस इनडोर हीट एक्सचेंजर से होकर गुजरती है, यह पानी को गर्मी छोड़ती है, जो मध्यम तापमान वाले तरल रेफ्रिजरेंट में बदल जाती है।
यह तरल रेफ्रिजरेंट तब एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर बाष्पीकरणकर्ता में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है। यहां, यह गर्म इनडोर हवा के साथ पूरी तरह से गर्मी का आदान-प्रदान करता है, जो स्थान में ठंडी हवा पहुंचाता है।
साथ ही, हीट एक्सचेंजर गर्म पानी पैदा करता है, जिसे फिर आउटडोर यूनिट के वाटर डिस्ट्रीब्यूटर में पंप किया जाता है और गीले पर्दे तक निर्देशित किया जाता है। हवा ठंडा करने और वाष्पीकरणीय ठंडा करने के संयोजन के माध्यम से, गर्मी को प्रभावी ढंग से हटा दिया जाता है—उच्च तापमान वाले पानी को परिवेश के तापमान में बदल दिया जाता है।
यह चक्र लगातार दोहराता है, ऊर्जा दक्षता को अधिकतम करता है और ऊर्जा की खपत को काफी कम करता है। परिणाम एक अत्यधिक कुशल, कम कार्बन और ऊर्जा-बचत शीतलन समाधान है।
सिस्टम आरेख
इवेपोरेटिव वाटर कूलिंग एसी एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, बाष्पीकरणकर्ता और गीले पर्दे से बना है।
| मॉडल | WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट (कूलिंग टॉवर) | |
| शीतलन प्रदर्शन की स्थिति: हवा 24/17℃, पानी 30/35℃ | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| ईईआर | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग एयर तापमान ℃ | 10~45 | |||||
| बिजली आपूर्ति (V/Hz) | 380V 3N~ 50Hz | |||||
| रेटेड इनपुट पावर (KW) | 5.50 | 5.5 | 0.8 | |||
| रेटेड इनपुट करंट (A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| पंखा की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर प्रकार | स्क्रॉल | स्क्रॉल | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर ब्रांड | इनवोटेक | इनवोटेक | - | |||
| रेफ्रिजरेंट चार्ज | R410A | R410A | - | |||
| पानी का कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| 1 मीटर पर ध्वनि स्तर (dB(A)) | ≤63 | ≤63 | - | |||
| शुद्ध वजन / सकल वजन (KG) | 245/260 | 175/190 | 118/128 | |||
| शुद्ध आयाम L*W*H(mm) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकिंग आयाम L*W*H(mm) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
|
| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |
इवेपोरेटिव वाटर कूलिंग एसी सेट टॉप डिस्चार्ज डक्टेड इंडोर प्लास्टिक आउटडोर के साथ विशेष प्रस्ताव
व्यापक उत्पाद रेंज
विभिन्न विकल्पों के साथ विविध ग्राहक आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
मुख्य घटक—जिसमें कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर्स, मोटर, पंखे, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री और वाल्व शामिल हैं—को अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से सावधानीपूर्वक चुना जाता है जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं।
यह शिल्प कौशल-स्तर की सोर्सिंग सुनिश्चित करती है कि वॉटटेक की एयर-टू-वाटर कूलिंग सिस्टम का हर हिस्सा चरम प्रदर्शन पर काम करता है, जो यूनिट की उच्च-दक्षता क्षमता को पूरी तरह से उजागर करता है।
सिस्टम ऑपरेटिंग सिद्धांत
यह सिस्टम इष्टतम थर्मल दक्षता प्राप्त करने के लिए पानी ठंडा करने, हवा ठंडा करने, वाष्पीकरणीय ठंडा करने और कंप्रेसर तकनीक को जोड़ता है।
आउटडोर यूनिट पहले परिसंचारी पानी के तापमान को कम करने के लिए गीले पर्दे (गीले पैड) के माध्यम से वाष्पीकरणीय ठंडा करने का उपयोग करता है। उच्च तापमान वाला पानी, जिसने गर्मी को अवशोषित कर लिया है, इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है।
फिर ठंडा पानी इनडोर यूनिट के अंदर हीट एक्सचेंजर से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही चालू है, रेफ्रिजरेंट को उच्च तापमान, उच्च दबाव वाली गैस में संपीड़ित कर रहा है। जैसे ही यह गैस इनडोर हीट एक्सचेंजर से होकर गुजरती है, यह पानी को गर्मी छोड़ती है, जो मध्यम तापमान वाले तरल रेफ्रिजरेंट में बदल जाती है।
यह तरल रेफ्रिजरेंट तब एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर बाष्पीकरणकर्ता में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है। यहां, यह गर्म इनडोर हवा के साथ पूरी तरह से गर्मी का आदान-प्रदान करता है, जो स्थान में ठंडी हवा पहुंचाता है।
साथ ही, हीट एक्सचेंजर गर्म पानी पैदा करता है, जिसे फिर आउटडोर यूनिट के वाटर डिस्ट्रीब्यूटर में पंप किया जाता है और गीले पर्दे तक निर्देशित किया जाता है। हवा ठंडा करने और वाष्पीकरणीय ठंडा करने के संयोजन के माध्यम से, गर्मी को प्रभावी ढंग से हटा दिया जाता है—उच्च तापमान वाले पानी को परिवेश के तापमान में बदल दिया जाता है।
यह चक्र लगातार दोहराता है, ऊर्जा दक्षता को अधिकतम करता है और ऊर्जा की खपत को काफी कम करता है। परिणाम एक अत्यधिक कुशल, कम कार्बन और ऊर्जा-बचत शीतलन समाधान है।
सिस्टम आरेख
इवेपोरेटिव वाटर कूलिंग एसी एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, बाष्पीकरणकर्ता और गीले पर्दे से बना है।
| मॉडल | WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (फ्लोर-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड डक्टेड टाइप) |
WBC-19.8C-B-S इनडोर यूनिट (सीलिंग-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट (कूलिंग टॉवर) | |
| शीतलन प्रदर्शन की स्थिति: हवा 24/17℃, पानी 30/35℃ | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| ईईआर | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग एयर तापमान ℃ | 10~45 | |||||
| बिजली आपूर्ति (V/Hz) | 380V 3N~ 50Hz | |||||
| रेटेड इनपुट पावर (KW) | 5.50 | 5.5 | 0.8 | |||
| रेटेड इनपुट करंट (A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| पंखा की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर प्रकार | स्क्रॉल | स्क्रॉल | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर ब्रांड | इनवोटेक | इनवोटेक | - | |||
| रेफ्रिजरेंट चार्ज | R410A | R410A | - | |||
| पानी का कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| 1 मीटर पर ध्वनि स्तर (dB(A)) | ≤63 | ≤63 | - | |||
| शुद्ध वजन / सकल वजन (KG) | 245/260 | 175/190 | 118/128 | |||
| शुद्ध आयाम L*W*H(mm) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकिंग आयाम L*W*H(mm) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
