| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |
वाष्पीकरणीय जल शीतलन एसी सेटों के लिए विशेष प्रस्ताव
व्यापक उत्पाद रेंज
विभिन्न प्रकार के विकल्पों के साथ विभिन्न ग्राहकों की आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
कोर घटक ⇒ कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर, मोटर, प्रशंसक, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री सहितऔर वाल्वों को सावधानीपूर्वक अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से चुना जाता है जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं.
यह शिल्प कौशल स्तर की सोर्सिंग यह सुनिश्चित करती है कि वोटेक के वायु-जल शीतलन प्रणालियों का प्रत्येक भाग चरम प्रदर्शन पर काम करे, जिससे इकाई की उच्च दक्षता क्षमता पूरी तरह से मुक्त हो सके।
प्रणाली संचालन सिद्धांत
इस प्रणाली में अधिकतम ताप दक्षता प्राप्त करने के लिए जल शीतलन, वायु शीतलन, वाष्पीकरण शीतलन और कंप्रेसर प्रौद्योगिकी का संयोजन किया गया है।
आउटडोर यूनिट पहले एक गीले पर्दे (गीले पैड) के माध्यम से वाष्पीकरण शीतलन का उपयोग करता है ताकि परिसंचारी पानी का तापमान कम हो सके। उच्च तापमान वाले पानी, जिसने गर्मी को अवशोषित किया है,इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है.
ठंडा पानी तब इनडोर यूनिट के अंदर हीट एक्सचेंजर के माध्यम से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही काम कर रहा है, एक उच्च तापमान में शीतल पदार्थ को संपीड़ित करता है,उच्च दबाव वाली गैसजैसे-जैसे यह गैस इनडोर हीट एक्सचेंजर के माध्यम से बहती है, यह पानी में गर्मी छोड़ती है, मध्यम तापमान के तरल शीतल पदार्थ में बदल जाती है।
यह तरल शीतल पदार्थ तब एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर वाष्पीकरण में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है।यह पूरी तरह से गर्म इनडोर हवा के साथ गर्मी का आदान-प्रदान करता है, जो अंतरिक्ष में ठंडी हवा पहुंचाता है।
इसी समय, हीट एक्सचेंजर गर्म पानी का उत्पादन करता है, जिसे फिर आउटडोर यूनिट के पानी वितरक में पंप किया जाता है और गीले पर्दे तक निर्देशित किया जाता है।वायु शीतलन और वाष्पीकरण शीतलन के संयोजन के माध्यम से, गर्मी प्रभावी रूप से हटा दी जाती है, उच्च तापमान वाले पानी को फिर से परिवेश के तापमान में बदल दिया जाता है।
यह चक्र लगातार दोहराता रहता है, जिससे ऊर्जा दक्षता अधिकतम होती है और ऊर्जा की खपत में काफी कमी आती है। नतीजतन एक अत्यधिक कुशल, कम कार्बन और ऊर्जा-बचत शीतलन समाधान होता है।
सिस्टम आरेख
वाष्पीकरणीय जल शीतलन एसी में एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, वाष्पीकरक और गीला पर्दा होता है।

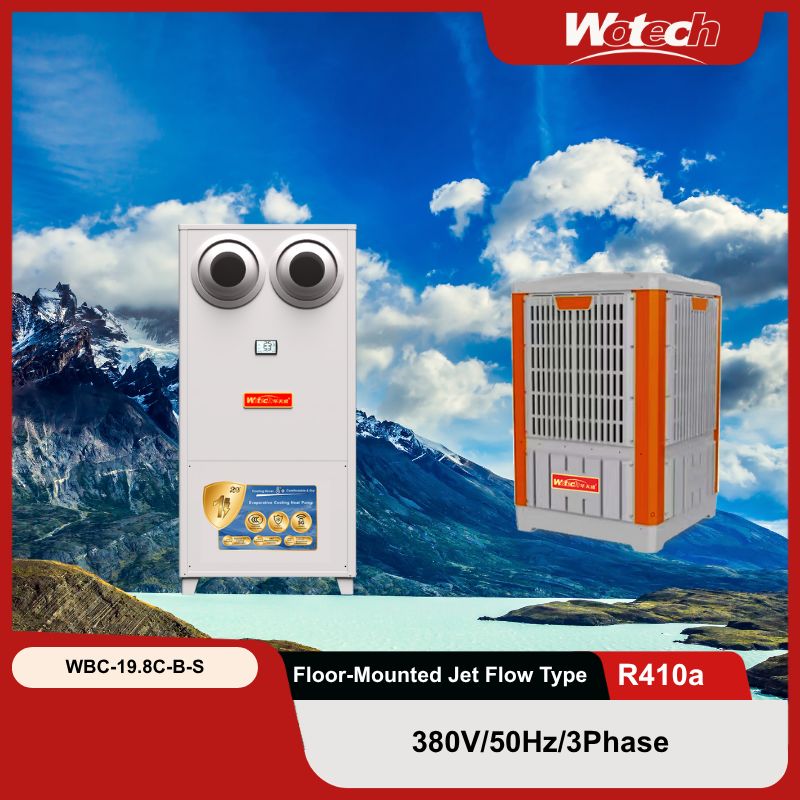

| मॉडल | WBC-19.8C-B-S इनडोर यूनिट ((फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((फ्लोर-माउंटेड डक्ट टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((छत-माउंटेड डक्ट टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((छत-माउंटेड जेट फ्लो प्रकार) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट ((कूलिंग टॉवर) | |
| शीतलन प्रदर्शन की स्थितिः हवा 24/17°C, पानी 30/35°C | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| ईईआर | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग वायु तापमान °C | 10~45 | |||||
| बिजली की आपूर्ति (वी/हर्ट्ज) | 380V 3N~ 50Hz | |||||
| नामित इनपुट पावर ((KW) | 5.50 | 5.5 | 0.8 | |||
| नामित इनपुट करंट ((A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| फैन की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर का प्रकार | स्क्रॉल करें | स्क्रॉल करें | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर का ब्रांड | इन्वोटेक | इन्वोटेक | - | |||
| रेफ्रिजरेंट चार्ज | R410A | R410A | - | |||
| जल कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| ध्वनि स्तर 1 मीटर पर (dB(A)) | ≤ 63 | ≤ 63 | - | |||
| शुद्ध भार / सकल भार (किग्रा) | 245/260 | 175/190 | 118/128 | |||
| शुद्ध आयाम L*W*H(मिमी) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकेजिंग आयाम L*W*H(मिमी) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
|
| ब्रांड नाम: | Wotech |
| मॉडल संख्या: | WBC-119.8CBS |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पॉलीवुड पैलेट |
| भुगतान की शर्तें: | T/t ， l/c दृष्टि में |
वाष्पीकरणीय जल शीतलन एसी सेटों के लिए विशेष प्रस्ताव
व्यापक उत्पाद रेंज
विभिन्न प्रकार के विकल्पों के साथ विभिन्न ग्राहकों की आवश्यकताओं को पूरा करना
सभी प्रमुख घटक अग्रणी वैश्विक ब्रांडों से प्राप्त किए जाते हैं
कोर घटक ⇒ कंप्रेसर, इलेक्ट्रॉनिक विस्तार वाल्व, हीट एक्सचेंजर, मोटर, प्रशंसक, नियंत्रण बोर्ड, तांबे के पाइप, तांबे की सामग्री सहितऔर वाल्वों को सावधानीपूर्वक अंतरराष्ट्रीय स्तर पर प्रसिद्ध आपूर्तिकर्ताओं से चुना जाता है जिनके साथ हम दीर्घकालिक साझेदारी बनाए रखते हैं.
यह शिल्प कौशल स्तर की सोर्सिंग यह सुनिश्चित करती है कि वोटेक के वायु-जल शीतलन प्रणालियों का प्रत्येक भाग चरम प्रदर्शन पर काम करे, जिससे इकाई की उच्च दक्षता क्षमता पूरी तरह से मुक्त हो सके।
प्रणाली संचालन सिद्धांत
इस प्रणाली में अधिकतम ताप दक्षता प्राप्त करने के लिए जल शीतलन, वायु शीतलन, वाष्पीकरण शीतलन और कंप्रेसर प्रौद्योगिकी का संयोजन किया गया है।
आउटडोर यूनिट पहले एक गीले पर्दे (गीले पैड) के माध्यम से वाष्पीकरण शीतलन का उपयोग करता है ताकि परिसंचारी पानी का तापमान कम हो सके। उच्च तापमान वाले पानी, जिसने गर्मी को अवशोषित किया है,इस प्रक्रिया के माध्यम से परिवेश के तापमान तक ठंडा हो जाता है.
ठंडा पानी तब इनडोर यूनिट के अंदर हीट एक्सचेंजर के माध्यम से गुजरता है। इस बिंदु पर, कंप्रेसर पहले से ही काम कर रहा है, एक उच्च तापमान में शीतल पदार्थ को संपीड़ित करता है,उच्च दबाव वाली गैसजैसे-जैसे यह गैस इनडोर हीट एक्सचेंजर के माध्यम से बहती है, यह पानी में गर्मी छोड़ती है, मध्यम तापमान के तरल शीतल पदार्थ में बदल जाती है।
यह तरल शीतल पदार्थ तब एक विस्तार वाल्व के माध्यम से थ्रॉटलिंग से गुजरता है, जो इनडोर वाष्पीकरण में प्रवेश करने से पहले कम तापमान, कम दबाव वाला तरल बन जाता है।यह पूरी तरह से गर्म इनडोर हवा के साथ गर्मी का आदान-प्रदान करता है, जो अंतरिक्ष में ठंडी हवा पहुंचाता है।
इसी समय, हीट एक्सचेंजर गर्म पानी का उत्पादन करता है, जिसे फिर आउटडोर यूनिट के पानी वितरक में पंप किया जाता है और गीले पर्दे तक निर्देशित किया जाता है।वायु शीतलन और वाष्पीकरण शीतलन के संयोजन के माध्यम से, गर्मी प्रभावी रूप से हटा दी जाती है, उच्च तापमान वाले पानी को फिर से परिवेश के तापमान में बदल दिया जाता है।
यह चक्र लगातार दोहराता रहता है, जिससे ऊर्जा दक्षता अधिकतम होती है और ऊर्जा की खपत में काफी कमी आती है। नतीजतन एक अत्यधिक कुशल, कम कार्बन और ऊर्जा-बचत शीतलन समाधान होता है।
सिस्टम आरेख
वाष्पीकरणीय जल शीतलन एसी में एक कंप्रेसर, कंडेनसर, विस्तार वाल्व, वाष्पीकरक और गीला पर्दा होता है।
| मॉडल | WBC-19.8C-B-S इनडोर यूनिट ((फ्लोर-माउंटेड जेट फ्लो टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((फ्लोर-माउंटेड डक्ट टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((छत-माउंटेड डक्ट टाइप) |
WBC-19.8C-B-S इनडोर यूनिट ((छत-माउंटेड जेट फ्लो प्रकार) |
WBC-19.8C-A/P-S(SW) आउटडोर यूनिट ((कूलिंग टॉवर) | |
| शीतलन प्रदर्शन की स्थितिः हवा 24/17°C, पानी 30/35°C | ||||||
| अधिकतम शीतलन क्षमता (KW) | 18.5 | 18.1 | 18.5 | |||
| इनपुट पावर (KW) | 5.5 | 5.5 | 5.5 | |||
| ईईआर | 3.4 | 3.3 | 3.4 | |||
| ऑपरेटिंग वायु तापमान °C | 10~45 | |||||
| बिजली की आपूर्ति (वी/हर्ट्ज) | 380V 3N~ 50Hz | |||||
| नामित इनपुट पावर ((KW) | 5.50 | 5.5 | 0.8 | |||
| नामित इनपुट करंट ((A) | 11.2 | 12.5 | 1.38 | |||
| अधिकतम शीतलन करंट (A) | 14.7 | 14.8 | 1.79 | |||
| फैन की मात्रा | 1 | 1 | 1 | |||
| कंप्रेसर का प्रकार | स्क्रॉल करें | स्क्रॉल करें | - | |||
| कंप्रेसर संख्या | 1 | 1 | - | |||
| कंप्रेसर का ब्रांड | इन्वोटेक | इन्वोटेक | - | |||
| रेफ्रिजरेंट चार्ज | R410A | R410A | - | |||
| जल कनेक्शन (इंच) | 1.5 | 1.5 | 1.5 | |||
| ध्वनि स्तर 1 मीटर पर (dB(A)) | ≤ 63 | ≤ 63 | - | |||
| शुद्ध भार / सकल भार (किग्रा) | 245/260 | 175/190 | 118/128 | |||
| शुद्ध आयाम L*W*H(मिमी) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| पैकेजिंग आयाम L*W*H(मिमी) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
अनुशंसित अनुप्रयोग
