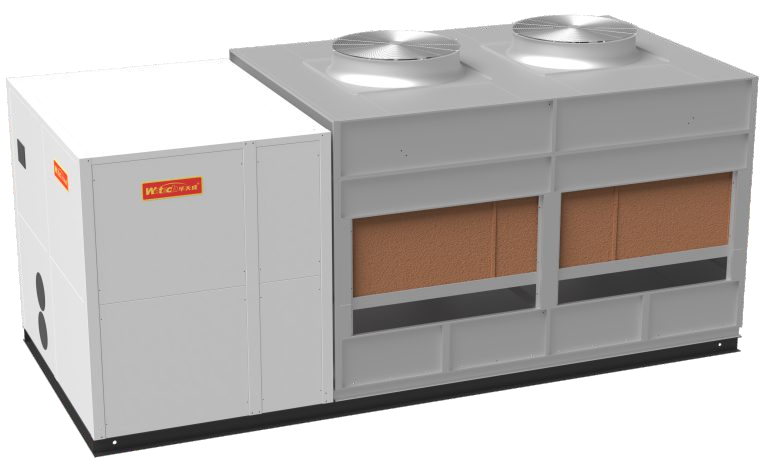

तेल-मुक्त इन्वर्टर चुंबकीय उत्तोलन विभाजक एकीकृत वाष्पीकरणीय शीतलन चिलर यूनिट

उत्पाद अवलोकन

आज की दुनिया में ऊर्जा संसाधनों की बढ़ती कमी के साथ, वॉटच लगातार ग्राहकों की जरूरतों को पूरा करने के लिए प्रतिबद्ध है। एक वैश्विक पर्यावरणीय मिशन और ऊर्जा दक्षता बढ़ाने के भविष्य के दृष्टिकोण से निर्देशित, हमने अत्यधिक विश्वसनीय एकीकृत वाष्पीकरणीय संघनन चुंबकीय उत्तोलन चिलर की एक नई पीढ़ी को सफलतापूर्वक लॉन्च किया है। यह उपलब्धि प्रशीतन और एयर कंडीशनिंग क्षेत्र में नवीनतम तकनीकी प्रगति पर आधारित है। यह उत्पाद वॉटच की कई तकनीकी उपलब्धियों को एकीकृत करता है: उच्च-दक्षता वाष्पीकरणीय संघनन तकनीक, उच्च-दक्षता चुंबकीय उत्तोलन तकनीक, स्व-अनुकूली विभेदक दबाव तेल आपूर्ति और दक्षता वृद्धि तकनीक, वाष्पीकरणीय चिलर हीट रिकवरी तकनीक, उच्च-दक्षता मल्टी-स्टेज तेल पृथक्करण तकनीक, और बहुत कुछ। यह वॉटच की 20 वर्षों की तकनीकी विशेषज्ञता का सही समापन है।

वॉटच इंटीग्रेटेड वाष्पीकरणीय संघनन चुंबकीय उत्तोलन चिलर एक उच्च-दक्षता वाला चुंबकीय उत्तोलन चिलर है जिसमें अंतर्निहित शीतलन स्रोत और ठंडा पानी पावर मॉड्यूल हैं। यह पारंपरिक पानी से ठंडा होने वाले चिलर, कूलिंग टावर, कूलिंग वाटर पंप, ठंडा पानी पंप और निरंतर दबाव मेकअप वाटर डिवाइस को एकीकृत करता है। ग्राहकों को कुशल संचालन के लिए केवल ठंडे पानी के पाइप और बिजली की आपूर्ति को जोड़ने की आवश्यकता है। एक फ्रेम-माउंटेड कमरे की प्रणाली के रूप में, यह पारंपरिक एयर कंडीशनिंग कमरों को सीधे बदल सकता है और बाहरी स्थापना के लिए एक नए प्रकार की ठंडे पानी की प्रणाली के रूप में कार्य करता है। यह उत्पाद सबवे, होटल, स्कूलों, शॉपिंग मॉल, अस्पतालों और अन्य स्थानों में केंद्रीय एयर कंडीशनिंग परियोजनाओं के लिए व्यापक रूप से लागू होता है। इसका उपयोग फार्मास्यूटिकल्स, इलेक्ट्रॉनिक्स और सटीक उपकरणों जैसे औद्योगिक उत्पादन क्षेत्रों में प्रक्रिया शीतलन के लिए भी किया जा सकता है। राष्ट्रीय ऊर्जा संरक्षण और उत्सर्जन में कमी नीतियों के कार्यान्वयन के साथ, वॉटच के एकीकृत वाष्पीकरणीय संघनन चुंबकीय उत्तोलन चिलर को बढ़ती लोकप्रियता मिलेगी।

उत्पाद की विशेषताएं

अत्यधिक ऊर्जा-कुशल

बाढ़ग्रस्त वाष्पीकरणीय शीतलन समर्पित उच्च-दक्षता स्क्रू कंप्रेसर: सबसे उन्नत स्क्रू प्रोफाइल डिज़ाइन की सुविधाएँ, उच्च

सटीक मशीनिंग तकनीकें 95% जितनी उच्च आयतनी दक्षता प्राप्त करती हैं; अंतरराष्ट्रीय स्तर पर प्रसिद्ध उच्च-दक्षता वाले फ्लोरीन-प्रतिरोधी मोटर्स का उपयोग करता है, विभिन्न

सभी परिचालन स्थितियों के तहत चरम दक्षता पर संचालित होता है।

उच्च-दक्षता बाढ़ग्रस्त बाष्पीकरणकर्ता: बाढ़ग्रस्त वाष्पीकरण तकनीक का उपयोग करते हुए, यह पारंपरिक सूखे बाष्पीकरणकर्ताओं की तुलना में उच्च तापीय दक्षता प्रदान करता है।

तीन गुना से अधिक वृद्धि, और इकाई की शीतलन ऊर्जा दक्षता में 14% तक सुधार किया जा सकता है।

उच्च-दक्षता वाष्पीकरणीय संघनित्र:

रेफ्रिजरेंट की संघनन गर्मी सीधे बाहरी हवा और पानी में छुट्टी दे दी जाती है, जिससे शीतलन जल प्रणाली में एक मध्यवर्ती गर्मी विनिमय चरण की आवश्यकता समाप्त हो जाती है। यह पारंपरिक पानी से ठंडा होने वाली इकाइयों की तुलना में इकाई के संघनन तापमान को लगभग 4 डिग्री सेल्सियस तक कम कर देता है, जिससे प्रशीतन दक्षता 12% तक बढ़ जाती है। यह कूलिंग वाटर पंप की आवश्यकता को भी समाप्त करता है, जिससे बिजली की खपत में काफी कमी आती है।

पुन:परिसंचारी जल स्प्रे प्रणाली निरंतर और समान जल वितरण सुनिश्चित करने के लिए उच्च-प्रवाह, क्लॉग-प्रतिरोधी बास्केट-प्रकार के नोजल का उपयोग करती है। यह पानी, हवा और रेफ्रिजरेंट के बीच पूरी तरह से गर्मी विनिमय की सुविधा प्रदान करता है, जो संघनित्र के इष्टतम गर्मी हस्तांतरण प्रदर्शन की गारंटी देता है।

शीतलन के लिए पीवीसी पैकिंग के साथ संयुक्त एयर-टू-एयर काउंटरफ्लो हीट एक्सचेंज तकनीक का उपयोग करते हुए, अत्यधिक कुशल रेफ्रिजरेंट संघनन प्राप्त करना।

स्वयं-निहित शीतलन स्रोत: कंप्रेसर पूरी तरह से संघनित्र पंखे और पानी के पंप के साथ जुड़ा हुआ है। आंशिक भार संचालन के दौरान, संघनित्र पंखा और पानी का पंप स्वचालित रूप से अनलोड या बंद हो जाता है। यह उस कमी को प्रभावी ढंग से समाप्त करता है जहां कूलिंग वाटर पंप और कूलिंग टावर पानी से ठंडा होने वाली प्रणालियों में कंप्रेसर के अनलोड होने और बंद होने के बाद पूरी लोड पर काम करना जारी रखते हैं, जिससे एयर कंडीशनिंग प्रणाली की परिचालन दक्षता में काफी वृद्धि होती है।

स्टेप्लेस ऊर्जा नियंत्रण: इकाई ठंडे पानी के तापमान में उतार-चढ़ाव के आधार पर वास्तविक समय में प्रशीतन भार की निगरानी के लिए फ़ज़ी लॉजिक नियंत्रण का उपयोग करती है, जिससे गतिशील भार परिवर्तनों को समायोजित करने के लिए कंप्रेसर क्षमता का स्टेप्लेस समायोजन सक्षम होता है। यह पानी के तापमान नियंत्रण सटीकता के साथ उच्च आंशिक-भार दक्षता प्राप्त करता है जो ±0.5 डिग्री सेल्सियस तक पहुंचता है।

असाधारण गुणवत्ता

उच्च-विश्वसनीयता कंप्रेसर: स्क्रू कंप्रेसर में कम चलने वाले हिस्से होते हैं। इसके अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांड में एक उच्च-दक्षता वाली फ्लोरीन-प्रतिरोधी मोटर शामिल है जिसमें एक एकीकृत PTC इलेक्ट्रॉनिक सुरक्षा मॉड्यूल है। मुख्य शाफ्ट के लिए स्वीडिश एसकेएफ रोलिंग बेयरिंग से लैस, यह 100,000 घंटे तक का जीवनकाल रखता है। आज तक, दुनिया भर में दसियों हज़ार ऐसे कंप्रेसर काम कर रहे हैं।

प्रत्येक इकाई पूरे मशीन या उसके घटकों में कोई रिसाव बिंदु मौजूद नहीं है, यह सुनिश्चित करने के लिए कठोर वायुहीनता और वैक्यूम परीक्षण से गुजरती है। सख्त प्रदर्शन, संक्षारण प्रतिरोध और स्थायित्व परीक्षण गारंटी देते हैं कि प्रत्येक इकाई एक अत्यधिक विश्वसनीय उत्पाद है।

वाष्पीकरणीय संघनित्र फ्रेम और आवरण प्लेट प्रीमियम गैल्वेनाइज्ड एल्यूमीनियम-जिंक शीट या स्टेनलेस स्टील प्लेट का उपयोग करते हैं, जो आज उपलब्ध सबसे अधिक संक्षारण-प्रतिरोधी सामग्रियों में से हैं। उनका सेवा जीवन साधारण गैल्वेनाइज्ड शीट की तुलना में 3 से 6 गुना अधिक होता है, जो उच्च तापीय प्रतिरोध, उत्कृष्ट गर्मी सहनशीलता और एक सौंदर्यपूर्ण रूप जैसे लाभ प्रदान करता है। वेल्डिंग के बाद, गर्मी विनिमयकर्ता अपने संक्षारण प्रतिरोध को बढ़ाने के लिए व्यापक हॉट-डिप गैल्वेनाइजिंग से गुजरता है।

इकाई की शीतलन जल प्रणाली एक इलेक्ट्रॉनिक डेस्केलर से लैस है जो खुले-लूप शीतलन जल से पैमाने को हटाती है, शैवाल को खत्म करती है, और परिचालन दक्षता और विश्वसनीयता को बढ़ाती है।

विश्वसनीय तेल उपचार प्रणाली: कंप्रेसर एक पेटेंट उच्च-दक्षता तेल विभाजक को शामिल करता है, जबकि एक बाहरी इकाई द्वितीयक तेल हटाने के लिए यांत्रिक और सोखना तकनीकों को जोड़ती है। इसके अतिरिक्त, एक अद्वितीय बाष्पीकरणकर्ता सांद्रता और इजेक्टर तेल वापसी तकनीक का उपयोग किया जाता है। यह इकाई की विश्वसनीयता सुनिश्चित करते हुए गर्मी विनिमय दक्षता को बढ़ाता है।

स्व-अनुकूली विभेदक दबाव तेल आपूर्ति और दक्षता वृद्धि तकनीक (वैकल्पिक) ☆ सर्दियों में कम तापमान प्रशीतन के दौरान, कंप्रेसर डिस्चार्ज प्रेशर को स्थिर करने वाले वाल्व के खुलने को स्वचालित रूप से समायोजित करता है ताकि डिस्चार्ज प्रेशर को आवश्यक न्यूनतम सीमा पर बनाए रखा जा सके। यह आवश्यक तेल आपूर्ति विभेदक दबाव सुनिश्चित करते हुए इकाई की परिचालन दक्षता को बढ़ाता है।

आसान स्थापना

एक एकीकृत संरचनात्मक डिजाइन की विशेषता, कंप्रेसर, बाष्पीकरणकर्ता, वाष्पीकरणीय संघनित्र, ठंडा पानी हाइड्रोलिक मॉड्यूल (जिसमें ठंडा पानी पंप, पानी फिल्टर और मेकअप वाटर वाल्व शामिल हैं), और जल उपचार प्रणाली एक मॉड्यूलर फ्रेम के भीतर रखे गए हैं। यह कॉम्पैक्ट संरचना पदचिह्न को कम करती है, जिसके लिए ग्राहकों को कुशल संचालन के लिए केवल ठंडे पानी के पाइप और बिजली की आपूर्ति को जोड़ने की आवश्यकता होती है। इकाई एक मॉड्यूलर डिज़ाइन का उपयोग करती है, जो सुविधाजनक परिवहन और ऑन-साइट होइस्टिंग के लिए बड़े घटकों को छोटे भागों में तोड़ती है। यह किसी भी आकार की तीन सिंगल-कंप्रेसर मॉड्यूलर इकाइयों के एकल-इकाई संचालन या नेटवर्क संचालन को सक्षम करता है।

शांत संचालन

अर्ध-हर्मेटिक स्क्रू कंप्रेसर में आधार पर कंपन-डैम्पिंग पैड के साथ एक डबल-वॉल शेल संरचना होती है, जो कम शोर स्तर के साथ सुचारू और विश्वसनीय संचालन सुनिश्चित करती है। संघनित्र वाष्पीकरणीय शीतलन के लिए विशेष रूप से डिज़ाइन किए गए एक एल्यूमीनियम मिश्र धातु अक्षीय पंखे का उपयोग करता है, जिसमें फॉरवर्ड-कर्व्ड ब्लेड और एक सुव्यवस्थित इनलेट डक्ट होता है। यह कॉन्फ़िगरेशन कम वायु प्रतिरोध, उच्च वायु प्रवाह, कम शोर और उच्च दक्षता प्रदान करता है।

बुद्धिमान नियंत्रण

1. स्मार्ट नियंत्रण

इकाई एक उन्नत माइक्रो कंप्यूटर नियंत्रक का उपयोग करती है, जो सटीक नियंत्रण, व्यापक कार्यक्षमता और उच्च स्वचालन प्रदान करती है।

विभिन्न उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए एकाधिक ऑपरेटिंग मोड सेटिंग्स प्रदान करता है;

एकाधिक स्वचालित सुरक्षा नियंत्रण इकाई की परिचालन सुरक्षा सुनिश्चित करते हैं;

10-इंच टचस्क्रीन डिस्प्ले इकाई ऑपरेटिंग मापदंडों की व्यापक निगरानी प्रदान करता है। उपयोगकर्ता के अनुकूल इंटरफेस सहज संचालन सुनिश्चित करता है, जो वास्तविक वन-टच स्टार्ट/स्टॉप कार्यक्षमता को सक्षम करता है।

2. मल्टी-यूनिट ग्रुप कंट्रोल सिस्टम (वैकल्पिक)

मल्टी-यूनिट ग्रुप कंट्रोल सिस्टम एयर कंडीशनिंग सिस्टम के लिए वास्तविक समय भार की स्वचालित रूप से गणना करते हैं। साथ ही, प्रत्येक डिवाइस के लिए प्रदर्शन युग्मन और ऊर्जा दक्षता गणना मॉडल के आधार पर, वे स्वचालित रूप से इष्टतम ऑपरेटिंग योजनाओं और नियंत्रण रणनीतियों का चयन करते हैं। यह बुद्धिमानी से कंप्रेसर, ठंडे पानी के पंप और वाष्पीकरणीय संघनित्र परिसंचरण का प्रबंधन करता है। यह चर भार स्थितियों के तहत एयर कंडीशनिंग प्रणाली की वास्तविक समय परिचालन दक्षता को प्रभावी ढंग से बढ़ाता है, पानी के तापमान नियंत्रण स्थिरता और सटीकता में सुधार करता है, समग्र प्रणाली ऊर्जा दक्षता को बढ़ाता है, और परिचालन ऊर्जा खपत और लागत को कम करता है।स्वयं-निहित जल-शीतलन मॉड्यूल से लैस एक ही मॉडल की 8 वाष्पीकरणीय शीतलन इकाइयों के लिए नेटवर्क समूह नियंत्रण का समर्थन करता है;

किसी भी मॉडल की 8 वाष्पीकरणीय शीतलन इकाइयों और उनके संबंधित ठंडे पानी के इलेक्ट्रिक वाल्व (वैकल्पिक), साथ ही बाहरी पानी के दबाव मॉड्यूल के लिए नेटवर्क समूह नियंत्रण का समर्थन करता है।

प्रौद्योगिकी के लाभ

आर्थिक तुलना

अनुप्रयोग परियोजना विश्लेषण:

एक निश्चित परियोजना में एयर कंडीशनिंग के लिए भवन क्षेत्र 7,500 m² है। शीतलन भार सूचकांक 150 W/m² है। डिजाइन शीतलन भार 1,125 kW है। शीतलन संचालन अवधि 180 दिन है, जिसमें प्रति दिन 10 घंटे का संचालन होता है। इकाई दक्षता 0.75 है। औद्योगिक बिजली की दरें 1.0 $/kWh पर गणना की जाती हैं।
